モーション コントロール ドライブの校正は、機械の最適なパフォーマンスを保証する重要なプロセスです。モーションコントロールドライブのリーディングカンパニーとしてモーションコントロールドライブサプライヤーの皆様、私たちはこの作業に伴う複雑さを理解しています。このブログでは、モーション コントロール ドライブの校正プロセスを段階的に説明し、正確で効率的な動作を実現するために必要な知識と洞察を提供します。
モーション コントロール ドライブの基本を理解する
キャリブレーションプロセスに入る前に、モーションコントロールドライブとは何か、またそれがどのように機能するかをしっかりと理解することが重要です。モーション コントロール ドライブは、ロボット工学、CNC 機械、自動製造システムなどのさまざまなアプリケーションでモーターの動きを制御する電子デバイスです。コントローラーから受信した入力信号に基づいてモーターの速度、トルク、位置を調整します。
モーション コントロール ドライブの主なコンポーネントには、電源、インバータ、制御ボード、フィードバック デバイスが含まれます。電源は必要な電気エネルギーを供給し、インバーターは DC 電力を周波数と電圧が調整可能な AC 電力に変換し、制御ボードは入力信号を処理して適切な制御コマンドを生成し、フィードバック デバイス (エンコーダーやレゾルバーなど) はモーターの実際の位置、速度、トルクに関する情報を提供します。
校正前のチェック
校正プロセスを開始する前に、ドライブと接続された機器の安全性と適切な機能を確保するために、一連の事前校正チェックを実行することが重要です。
- 目視検査: 接続の緩み、コンポーネントの焼け、過熱の兆候など、ドライブに目に見える損傷がないか確認します。ケーブルと配線に擦り切れや損傷がないかどうかを検査します。
- 電源: 電源電圧と周波数がドライブの指定範囲内にあることを確認してください。電源が間違っていると、ドライブが正しく動作しなくなったり、損傷したりする可能性があります。
- モーターの互換性: モーターが定格電力、電圧、速度の点でドライブと互換性があることを確認してください。モーターが不一致であると、動作が非効率になり、摩耗が早まる可能性があります。
- フィードバックデバイス: フィードバック デバイスが正しく取り付けられ、接続されているかどうかを確認してください。それらが正しく機能し、正確な信号を提供していることを確認してください。
段階的な校正プロセス
ステップ 1: 初期セットアップ
- 電源オン: ドライブの電源を入れ、初期化します。この間、ドライブは自己テストを実行し、内部障害がないかチェックします。
- パラメータ設定: コントロール パネルまたはプログラミング デバイスを使用して、ドライブのパラメータ設定にアクセスします。モーターの種類、定格電力、定格電圧、定格電流、定格速度などの基本パラメータを設定します。これらのパラメータは通常、モーターのデータシートに指定されています。
ステップ 2: モーターの識別
- オートチューニング: 最新のモーション コントロール ドライブのほとんどは、抵抗、インダクタンス、逆起電力定数などのモーターの電気パラメータを自動的に識別できる自動チューニング機能を備えています。このプロセスはモーターを正確に制御するために不可欠です。
- メーカーの指示に従ってください: ドライブのユーザーマニュアルに従ってオートチューニングプロセスを開始します。通常、ドライブはモーターを低速で実行し、電気特性を測定して適切なパラメーターを決定します。
ステップ 3: 速度校正
- 基準速度を設定する: コントロール パネルまたはプログラミング デバイスを使用して、モーターの基準速度を設定します。これは、アプリケーションに応じて固定速度または可変速度にすることができます。
- 実際の速度を測定する: タコメーターまたはフィードバック装置を使用して、モーターの実際の速度を測定します。実際の速度を基準速度と比較します。
- スピードコントローラーを調整する：実速度と基準速度に大きな差がある場合は、比例ゲイン、積分ゲイン、微分ゲインなどのスピードコントローラのパラメータを調整してください。これらの調整は、速度誤差を最小限に抑え、速度制御の精度を向上させるのに役立ちます。
ステップ 4: トルク校正
- モーターに負荷をかける: 既知の負荷をモーターに加えます。これは、動力計を使用するか、モーターを機械的負荷に接続することによって実行できます。
- トルクを測定する: トルクセンサーまたはドライブの内部トルク測定機能を使用して、モーターが発生する実際のトルクを測定します。
- トルク制限を設定する: モーターの過負荷を防ぐために、ドライブのパラメーター設定でトルク制限を設定します。測定されたトルクと設定されたトルク制限を比較し、必要に応じてトルク コントローラーのパラメーターを調整します。
ステップ 5: 位置の校正
- 位置基準を定義する: モーターの位置基準点を設定します。これは、ホーム ポジションまたは動作範囲内の特定の位置です。
- モーターを基準位置に移動します: 制御コマンドを使用してモーターを基準位置に移動します。
- 位置誤差を測定する: フィードバック装置を使用してモーターの実際の位置を測定し、基準位置と比較します。位置誤差がある場合は、位置コントローラのパラメータを調整して誤差を最小限に抑えます。
高度なキャリブレーション技術
基本的なキャリブレーション手順に加えて、モーション コントロール ドライブのパフォーマンスをさらに向上させるために使用できる高度なキャリブレーション手法がいくつかあります。
- 適応制御: 適応制御アルゴリズムは、負荷変動や温度変化などのモーターの動作条件の変化に基づいて、コントローラーのパラメーターをリアルタイムで調整できます。これは、制御システムの精度と安定性を維持するのに役立ちます。
- フィードフォワード制御: フィードフォワード制御を使用すると、既知の外乱や負荷の変化がモーターの性能に影響を与える前に補償できます。これらの外乱の影響を予測し、適切な制御信号を適用することにより、フィードフォワード制御はシステムの動的応答を改善できます。
校正中のトラブルシューティング
調整プロセス中に、問題やエラーが発生する場合があります。ここでは、いくつかの一般的な問題とその考えられる解決策を示します。
- 速度またはトルクの変動: 接続の緩み、ケーブルの損傷、またはフィードバック デバイスの故障がないか確認してください。また、モーターに過負荷がかかっていないか、機械的な問題が発生していないかを確認してください。
- 位置誤差: フィードバック デバイスが適切に取り付けられ、調整されていることを確認してください。駆動システムに機械的なバックラッシュやミスアライメントがないか確認してください。
- ドライブの障害: ドライブの障害コードのマニュアルを参照して、障害の原因を特定してください。一般的な原因には、過電流、過電圧、不足電圧、および過熱が含まれます。
定期的な校正の重要性
モーション コントロール ドライブの定期的な校正は、機械の精度、信頼性、効率を維持するために不可欠です。時間の経過とともに、磨耗、温度変化、電気的干渉などの要因により、ドライブおよび接続された機器のパフォーマンスが低下する可能性があります。定期的にドライブを校正することで、ドライブが最適なレベルで動作し続けることが保証され、ダウンタイムや高額な修理のリスクが軽減されます。
結論

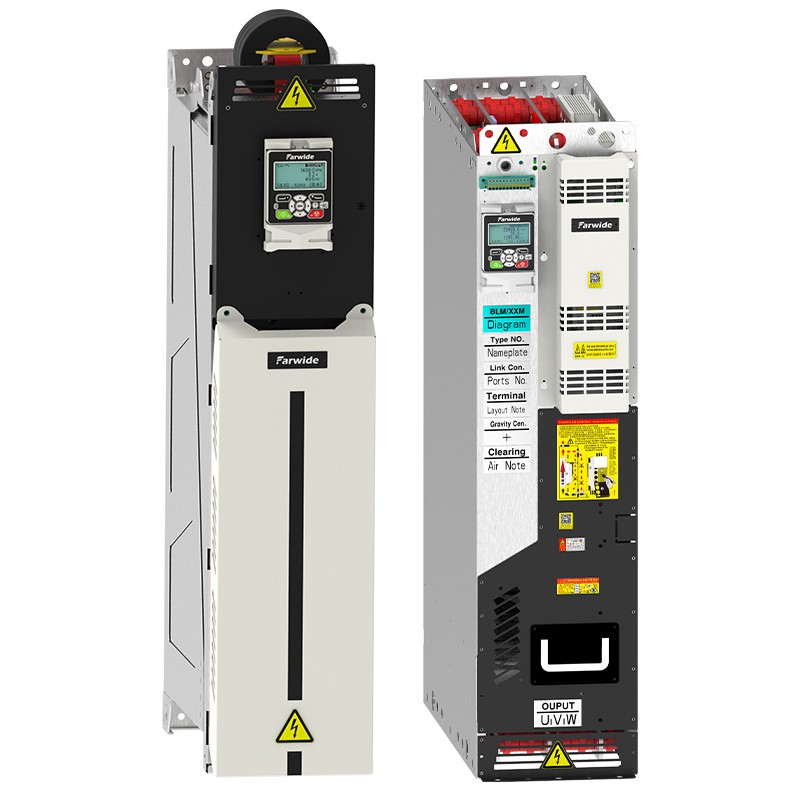

モーション コントロール ドライブの校正は複雑ですが必要なプロセスであり、ドライブの動作をよく理解し、適切な校正技術を使用する必要があります。モーション コントロール ドライブのサプライヤーとして、当社はお客様に高品質の製品と包括的な技術サポートを提供することに尽力しています。ご質問がある場合、またはモーション コントロール ドライブの調整に関するサポートが必要な場合、または弊社の製品の購入に興味がある場合は、モーションコントロールドライブ、フライホイール エネルギー ストレージ VFD、 またはテストベンチ AFE ドライブ、詳細な打ち合わせや調達交渉についてはお気軽にお問い合わせください。
