巻き取りおよび巻き取りアプリケーション用の可変周波数ドライブ (VFD) のサプライヤーとして、私はこれらのドライブの信頼性と寿命を確保する上で保護クラスが非常に重要であることを理解しています。 VFD は、風力タービンや巻き戻しシステムの電気モーターの速度とトルクを制御する上で極めて重要な役割を果たしており、VFD をさまざまな環境上および運用上の危険から守るには適切な保護が不可欠です。このブログ投稿では、巻き取りと巻き取り用の VFD のさまざまな保護クラス、その重要性、およびそれらがこれらのシステムの全体的なパフォーマンスにどのように寄与するかについて詳しく説明します。
保護クラスを理解する
保護クラスは、固形物、粉塵、水の侵入に対して電気エンクロージャが提供する保護の程度を示す標準化された評価です。これらの定格は、国際電気標準会議 (IEC) 規格 IEC 60529 や全米電気製造業者協会 (NEMA) 規格などの国際規格によって定義されています。保護クラスを示すために最も一般的に使用されるシステムは、2 桁で構成される IP (イングレス保護) コードです。
IP コードの最初の桁は、固形物に対する保護レベルを 0 (保護なし) から 6 (粉塵に対する完全な保護) まで表します。 2 番目の桁は、水に対する保護レベルを 0 (保護なし) から 8 (指定された条件下での長期間の水没に対する保護) まで示します。たとえば、IP65 定格の VFD エンクロージャは、粉塵に対する完全な保護と、あらゆる方向からの噴流水に対する保護を提供します。
風力発電用途における VFD の保護クラス
過酷な環境条件
風力タービンは多くの場合、沖合、砂漠、山岳地帯などの遠隔の過酷な環境に設置されます。これらの環境では、VFD は極端な温度、高湿度、塩水腐食、粉塵にさらされます。したがって、風力アプリケーション用の VFD には高レベルの保護クラスが必要です。
- IP65およびIP66エンクロージャ: これらのエンクロージャは風力タービンで一般的に使用されます。 IP65 エンクロージャは、防塵保護とあらゆる方向からの噴流水に対する保護を提供します。 IP66 は水に対する保護をさらに強化し、強力な噴流水にも耐えることができます。このレベルの保護は、VFD の内部コンポーネントの短絡、腐食、損傷を引き起こす可能性のある塵や水の侵入を防ぐために非常に重要です。
- 耐食性: IP 定格に加えて、洋上風力発電用途向けの VFD エンクロージャは、ステンレス鋼などの耐食性材料で作られているか、特殊な防食塗料でコーティングされている場合があります。これは、ドライブの寿命を大幅に短縮する可能性がある塩水腐食から VFD を保護するのに役立ちます。
振動と機械的応力
風力タービンは、運転中に大きな振動や機械的ストレスにさらされます。 VFD が適切に機能するためには、これらの力から VFD を保護する必要があります。
- 堅牢なエンクロージャ設計: VFD エンクロージャは、振動や衝撃に耐えられるように機械的に強く設計されています。多くの場合、厚手のスチールまたはアルミニウムで作られており、内部ブレースで補強されています。エンクロージャの設計には、VFD の内部コンポーネントへの振動の伝達を軽減する振動減衰マウントなどの機能も含まれています。
リワインドアプリケーションにおける VFD の保護クラス
産業環境
巻き戻し用途は通常、VFD がほこり、油、その他の汚染物質にさらされる産業環境で行われます。これらの環境では、これらの物質の侵入を防止できる保護クラスが必要です。
- IP54エンクロージャ: IP54 定格のエンクロージャは、限られた塵埃の侵入に対する保護と水の飛沫に対する保護を提供します。このレベルの保護は、VFD が極端な環境条件にさらされないものの、塵や水の飛沫から保護する必要があるほとんどの屋内巻き戻し用途に適しています。
- 油や化学薬品からの保護: 一部の巻き戻し用途では、VFD が油や化学薬品にさらされる場合があります。このような場合、筐体をこれらの物質に耐性のある材料で作るか、耐薬品性仕上げでコーティングする必要があるかもしれません。
適切な保護クラスの重要性
機器の信頼性
適切な保護クラスにより、巻き取りおよび巻き取り用途における VFD の信頼性が保証されます。塵、水、その他の汚染物質の侵入を防ぐことで、VFD の内部コンポーネントが損傷から保護されます。これにより、誤動作、故障、高額な修理のリスクが軽減され、稼働時間と生産性の向上につながります。
安全性
安全性は、巻き取り用途と巻き取り用途の両方において最優先事項です。適切な保護クラスを備えた VFD は、短絡や感電などの電気的危険を防ぐのに役立ちます。たとえば、防塵筐体は、アーク放電や火災の原因となる通電中の電気部品に塵が蓄積するリスクを軽減します。
長寿
VFD は高価な機器であり、その寿命は費用対効果にとって重要な要素です。高レベルの保護クラスを備えたエンクロージャは、環境および動作上の危険から VFD を保護することで VFD の寿命を延ばすことができます。これにより、頻繁な交換の必要性が減り、長期的なコストが節約されます。
北米市場におけるNEMA格付けの重要性
北米では、電気エンクロージャの保護レベルを定義するために NEMA 規格も広く使用されています。 NEMA 評価は IP コードに似ていますが、その特定の定義にはいくつかの違いがあります。
- NEMA 12 エンクロージャ: これらのエンクロージャは、巻き戻しなどの産業用アプリケーションで一般的に使用されます。 NEMA 12 エンクロージャは、ほこり、汚れの落下、非腐食性液体の滴下から保護します。固形物および水に対する保護に関しては、IP54 の保護構造と同等です。
- NEMA 4X エンクロージャ: NEMA 4X エンクロージャは、腐食、水、埃に対する高レベルの保護を提供します。 IP65 または IP66 エンクロージャと同様、屋外および過酷な産業環境に適しています。北米の風力発電用途では、特に腐食が大きな懸念事項である沿岸地域で NEMA 4X エンクロージャが使用される場合があります。
ベクトル制御ドライブ、単軸インバータ、低周波高トルクモータドライブ
巻き取りおよび巻き取りアプリケーション用の VFD を検討する場合、さまざまなタイプのドライブが利用可能であり、それぞれに独自の機能と保護クラスの要件があります。

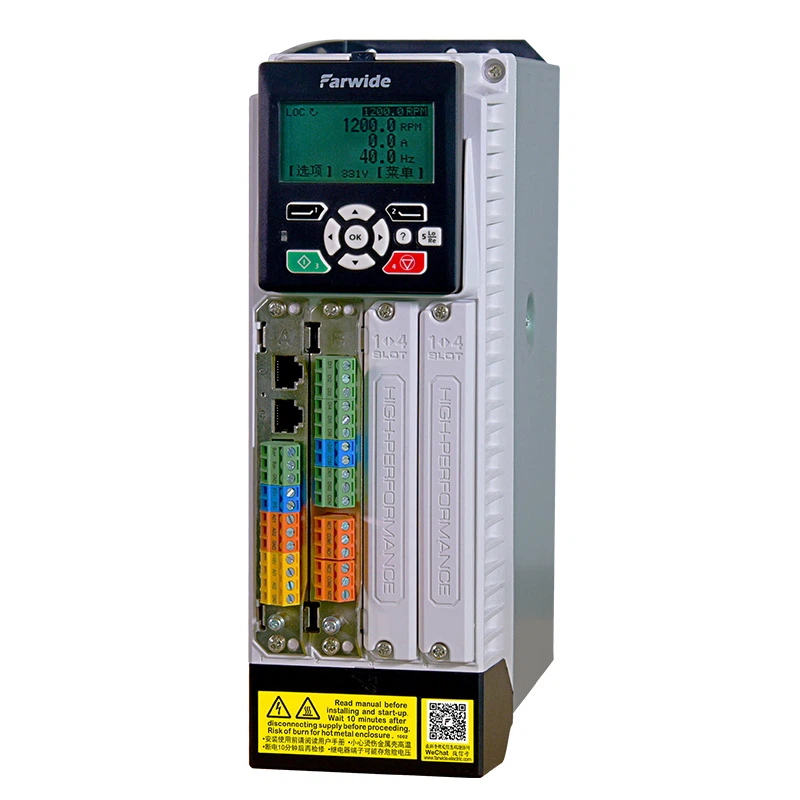

- ベクトル制御ドライブ: ベクトル制御ドライブにより、モーターの速度とトルクを正確に制御できます。巻き取りおよび巻き取り用途では、性能を維持するために環境要因から保護する必要があります。これらのドライブの信頼性を確保するには、特に重要なアプリケーションで使用される場合、高レベルの保護クラスが不可欠です。
- 単軸インバータ: 単軸インバータは、単一のモータの速度を制御するために使用されます。これらは多くの場合、巻き取りまたは巻き戻し操作におけるより大きなシステムの一部です。適切な保護クラスは、モータを正確に制御するインバータの能力に影響を与える可能性のある、塵、水、機械的ストレスによる損傷を防ぐために必要です。
- 低周波高トルクモータードライブ: これらのドライブは、低周波数で高トルクを提供するように設計されており、巻き上げおよび巻き戻しシステムのモーターの始動および操作に役立ちます。長期的なパフォーマンスを保証するには、動作する環境条件に耐えられる適切な保護クラスのエンクロージャが必要です。
結論と行動喚起
結論として、巻き取りおよび巻き取り用途における VFD の保護クラスは最も重要です。さまざまな環境および運用上の危険からドライブを保護し、信頼性、安全性、寿命を保証します。巻き取りおよび巻き取り用の VFD のサプライヤーとして、当社はこれらのアプリケーションの特定の要件を理解しており、適切な保護クラスを備えた VFD を提供できます。
巻き取りまたは巻き取りアプリケーション用の VFD をご検討の場合は、当社がお手伝いいたします。当社の専門家チームは、お客様の特定のニーズと環境条件に基づいて、適切な保護クラスを備えた適切な VFD の選択をお手伝いします。調達についての話し合いを開始し、プロジェクトに最適なソリューションを見つけるには、今すぐお問い合わせください。
参考文献
- 国際電気標準会議 (IEC)。 IEC 60529: エンクロージャによって提供される保護の程度 (IP コード)。
- 米国電気製造者協会 (NEMA)。 NEMA エンクロージャ規格。
- 保護クラスとアプリケーション要件に関する VFD メーカーからのさまざまな技術文書。
